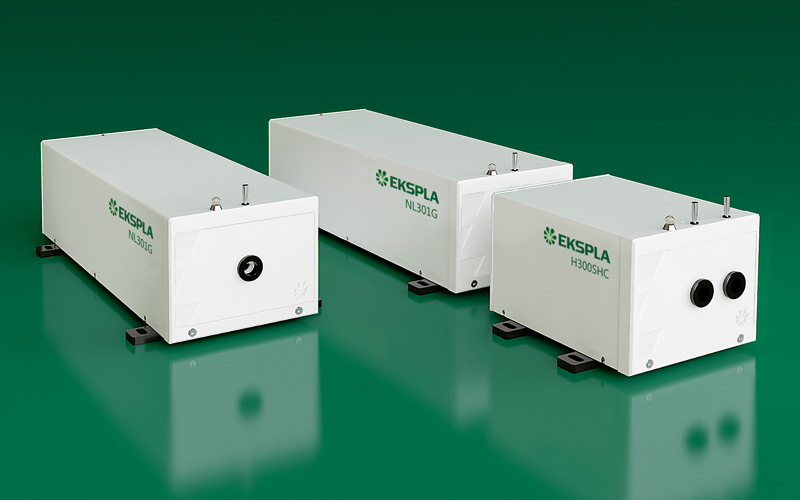

NL300系列

紧凑型调Q闪光灯泵浦掺钇激光器

相关应用

• 材料加工
• （OPO）光学参量振荡器、钛：蓝宝石激光器、染料激光器的泵浦
• 激光光谱学
• 遥感

NL300系列电光调Q纳秒掺钇激光器能够产生3至6纳秒脉冲时间的激光。脉冲重复频率可以在10到30赫兹间调整。

NL30×G型号专为需要没有热点具有平滑波形的OPO泵浦而优化。

NL30×HT型号专为从有源元件提取最大能量而设计。在10赫兹的脉冲重复频率下最大可以输出800毫焦的脉冲能量。

有丰富的谐波发生器模块供客户选择，最高可提供五次谐波。

谐波发生器与衰减器一同使用，可以在不改变如：脉冲持续时间、波间稳定性、散射角度和波形等等参数的前提下，平滑地调节输出能量。更多关于谐波发生和衰减模块的信息描述请参阅谐波发生器选择指南。

1. NL301G和NL303G激光器有专为用于OPO泵浦领域而优化的波形。
2. 由于参数不断的提升，所有规格如有变更将不另行通知。上面所列出典型的参数是说明性的；它们描述了典型的表现，而我们所生产的所有设备都会有所不同。 除非另有说明，所有规格均在波长1064纳米处测量。
3. 带有H300SH和H300S或H300SHC谐波发生模块，更多信息可以在谐波发生器选择引导部分查看。
4. 带有H300STH和H300ST谐波发生模块，更多信息可以在谐波发生器选择引导部分查看。
5. 带有H300SH和H400FHC谐波发生模块，更多信息可以在谐波发生器选择引导部分查看。
6. 带有H300FiHC谐波发生模块，更多信息可以在谐波发生器选择引导部分查看。
7. 取300个脉冲取平均值求得。
8. 该参数在温度变化小于2摄氏度的前提下预热十分钟后测量超过八小时得出。
9. 用上升时间为500皮秒的光电二极管和300兆赫兹带宽的示波器测得半波宽。
10. 该参数与同步脉冲有关。
11. 近场处高斯型的适用度超过70%。
12. 在1/e²水平，输出1064纳米的条件下测量得到光束直径。
13. 在1/e²水平测量得到全角度。
14. 均方根值由300次脉冲算出。
15. >更多信息可以在谐波发生器选择引导部分查看。
16. 与水冷却型相比，空气冷却型不需要利用自来水来冷却。
17. 订货时应指定电源电压。
18. 110伏交流电同样可用，详情敬请询问。
19. 所需额定电流可以通过电源电压除以功率值来计算。

注意：激光器和其辅助设施须安置在无尘埃浮粒的环境中。我们推荐将激光器安放在远离空调出风口的空调间内。 激光器应该被放在稳定的工作台上，并且至少保证可以通过一端操作。任何密集的振动源（例如地铁等）都应该远离实验室。

谐波发生器和衰减器

谐波发生器

纳秒调Q激光器通过谐波发生器可以简单而高性价比的将原有激光转换为更短波长的激光。EKSPLA为NL300系列激光器提供各种波长转换配件。本指南的目的是帮助配置可用于优化NL300系列激光器的谐波发生器和衰减器模块。

谐波模块因为使用模块化设计而允许为适应实验所需波长，来重新配置激光输出。一个典型的谐波发生器模块是将一个非线性晶体与一套能将谐振光分离出基础波长的分光镜放置在一起。用于转换波长的非线性晶体被放置在保持高温的热稳定炉中。两个或者更多的模块可以被一起加入到谐振发生器中：附加一个模块到二次谐波发生器可以产生第三或第四级谐振波长。

应当注意只有带有单一输出端的模块可以加入其中：例如，为了分离出波长532纳米的光束而把H300S模块加入光路，或者为了输出第四级谐波（详情见下文描述）而把H300FHC模块加入光路都是可行的。带有两个输出端的模块（如：H300SHC）则无法和其他组件一起使用。

衰减器

NL300系列激光器提供一些改变输出脉冲能量的设置。首先，可以通过改变Q开关打开状态与闪光灯泵浦脉冲的时间配合设置来改变输出的脉冲能量。NL230系列激光器标配该设置。然而，在改变Q开关打开时间的同时，其他的激光器脉冲参数也会随脉冲能量的改变而改变。脉冲能量的降低会延长脉冲持续时间、降低波间稳定性并且有可能改变空间波形。在该系列激光器应用于各领域时，EKSPLA公司提供H300Ax系列衰减器模块来保证在平稳地改变输出脉冲能量的同时，保持其他参数稳定。

模块选择指南

下面给出根据不同的输出波长相应选择H300系列模块的最佳配置：

1. 如果仅输出第二谐波：选择H300SHC模块。
2. 如果需要输出第二、三谐波：
   1. 为输出第二、三级：选择H300SH+H300S+H300THC模块。
   2. 如想在不更换模块的前提下，自由地切换532纳米波长和355纳米波长：选择H300STH+H300ST模块。（注意：由于在光路中有多余的组件，在输出532纳米波长时的各参数降低了15%）
3. 如果需要输出第二、四谐波：选择H300SH+H300S+H300FHC模块。
4. 如果需要输出第四谐波波长以下的所有波长：
   1. 一种高性价比的方案：选择H300STH+H300ST+H300FHC。（266纳米与532纳米波长的光束参数相较于NL300系列激光器手册中降低15%）
   2. 一种昂贵一些的选择：选择H300SH+H300S+H300THC+H300FHC。（输出值可参照NL300系列手册）
5. 如果需要输出第五谐波波长以下的所有波长：
   具体同上一条，选择模块中需加入H300FiHC模块。
6. 如果需要在带有衰减器时，输出第四谐波波长以下的所有波长：选择H300SH+H300A2+H300TH+H300A3+H300A4模块。

   谐波发生器和衰减器选择指南可以在此处下载。
